узел подключения линии рециркуляции УПР / (LP-UPR-50)

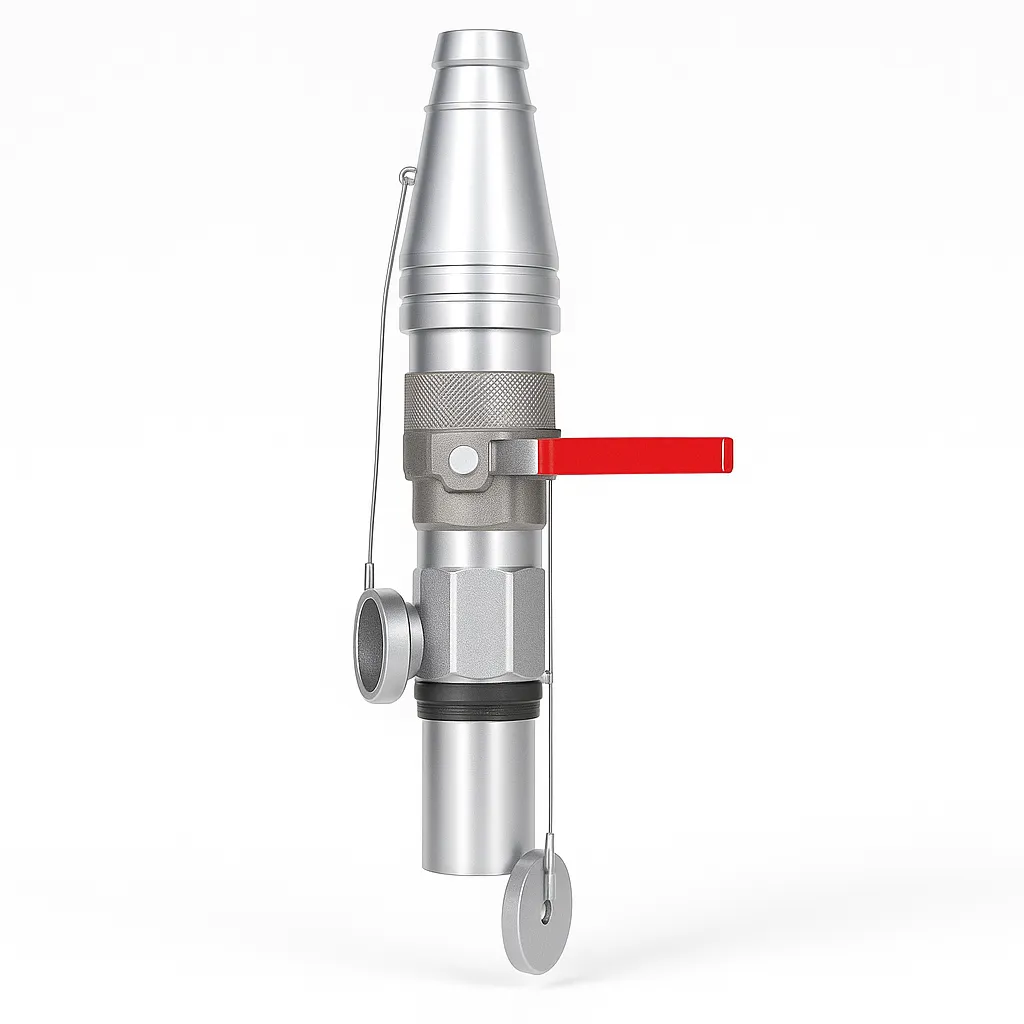

Узел подключения линии рециркуляции паров (далее УПР-1) устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паров объемов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке.

Описание

УПР-1 снабжен огнепреградителем требование НПБ 111-98* п 62.
УПР-1 эксплуатируется при относительной влажности до 95% и температуре от -50оС до +50оС
Конструкция УПР-1 представляет собой сборную конструкцию из следующего оборудования:
патрубка, оборудованного обратными клапанами для подключения шланга АЦ;
быстроразъемной муфты, также оборудованной обратными клапанами;
крана шарового, для закрытия линии рециркуляции паров;
огнепреградителя;
патрубка для врезки в линию рециркуляции паров резервуарного парка.

Технические характеристики

Условный диаметр прохода, Ду, мм    40
Прочность корпуса по давлению среды, МПа    0,6
Рабочий диапазон давлений, МПа  0,015+0,02
Максимальное давление открытия, МПа 0,01
Температура эксплуатации    от -50оС до +50оС
Отностительная влажность    95%
Присоединительная резьба по ГОСТ 24705  2"
Внутренний диаметр щланга, мм   50(+/-2)
габаритные размеры, не более:
  - длина, мм   520
  - диаметр не более, мм    100
масса, без упаковки, кг 5,05
