Артикул: УТ000001967

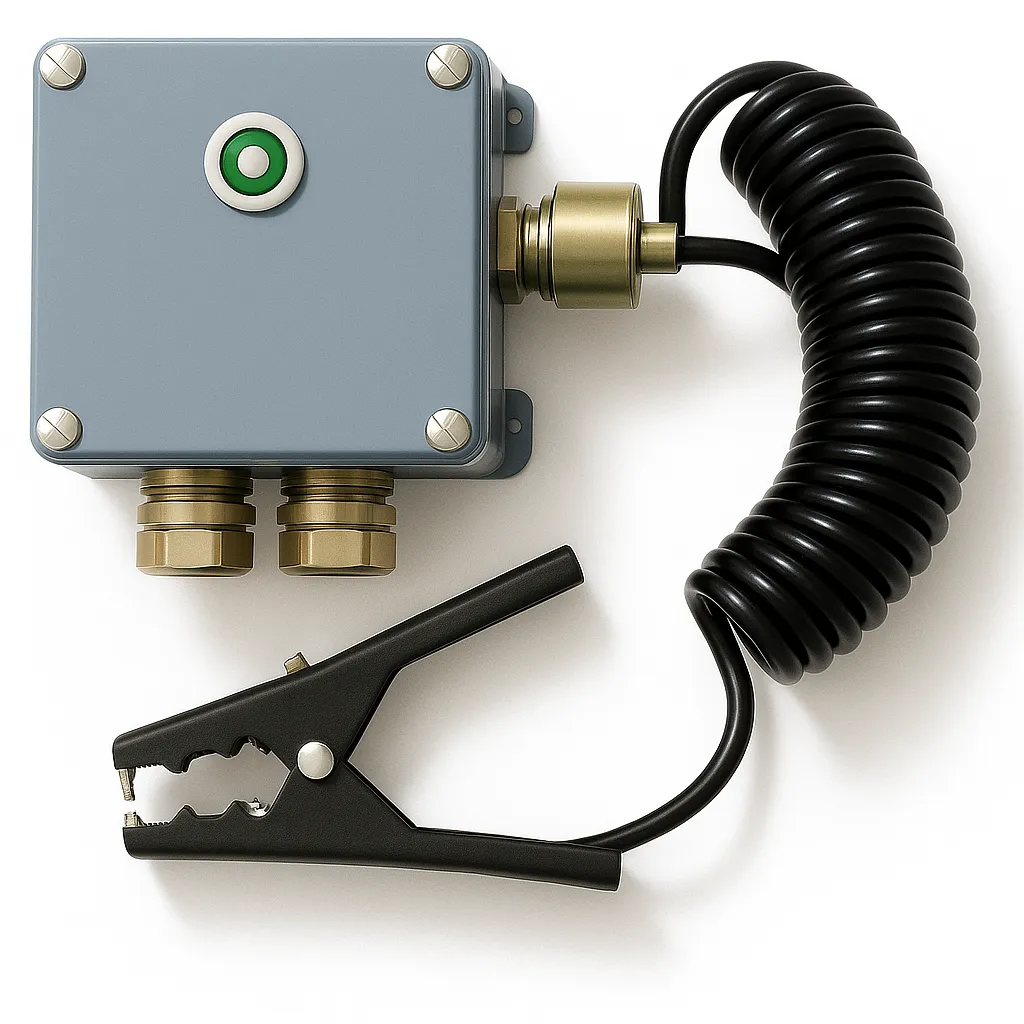

Устройство заземления выполнено в литом взрывозащищённом корпусе из алюминиевого сплава с антикоррозионным покрытием. На лицевой стороне размещён индикатор с углом обзора 180° в вертикальной и горизонтальной плоскостях, обеспечивающий визуальный контроль состояния заземляющей цепи по цвету свечения.
С правой стороны корпуса расположен кабельный ввод для подключения заземляющего проводника. В нижней части устройства предусмотрены кабельные вводы для подключения питания и коммутации с исполнительными механизмами или контроллерами, управляющими операциями налива и слива.
Принцип работы устройства основан на измерении сопротивления между контактами заземляющих клещей. При нахождении сопротивления в допустимом диапазоне происходит срабатывание реле. Световой индикатор отображает текущий режим работы и состояние цепи заземления:
Красный цвет — ожидание подключения;
Мигающий зелёный — цепь заземления в исправном состоянии, сопротивление в норме.
Измерение сопротивления осуществляется с помощью переменного напряжения, что предотвращает окисление контактов при повышенной влажности и обеспечивает надёжный контакт между заземляемым объектом и клещами.
Исполнение «220В» «24В»
Напряжение питания / потребляемая мощность от 198 до 242 В (AC) / 2 Вт от 12 до 32 В (DC) / 2 Вт
Угол обзора светодиода индикатора, град, не менее 180 (в вертикальной и горизонтальной плоскостях)
Коммутирующая способность реле 5 А, 250 В
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты (индикатор) 1ExdiIIBT4
Температура окружающей среды, ℃ от -50 до +60
Назначенный срок службы, лет 10
С правой стороны корпуса расположен кабельный ввод для подключения заземляющего проводника. В нижней части устройства предусмотрены кабельные вводы для подключения питания и коммутации с исполнительными механизмами или контроллерами, управляющими операциями налива и слива.
Принцип работы устройства основан на измерении сопротивления между контактами заземляющих клещей. При нахождении сопротивления в допустимом диапазоне происходит срабатывание реле. Световой индикатор отображает текущий режим работы и состояние цепи заземления:
Красный цвет — ожидание подключения;
Мигающий зелёный — цепь заземления в исправном состоянии, сопротивление в норме.
Измерение сопротивления осуществляется с помощью переменного напряжения, что предотвращает окисление контактов при повышенной влажности и обеспечивает надёжный контакт между заземляемым объектом и клещами.
Исполнение «220В» «24В»
Напряжение питания / потребляемая мощность от 198 до 242 В (AC) / 2 Вт от 12 до 32 В (DC) / 2 Вт
Угол обзора светодиода индикатора, град, не менее 180 (в вертикальной и горизонтальной плоскостях)
Коммутирующая способность реле 5 А, 250 В
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты (индикатор) 1ExdiIIBT4
Температура окружающей среды, ℃ от -50 до +60
Назначенный срок службы, лет 10
